GRLLR Dome Cart Pro | Czajnik z wózkiem i stolikiem bocznym: Instrukcja montażu i obsługi

• Umieść Panel podstawowy (17) do góry nogami na płaskiej, stabilnej powierzchni.

• Włóż Pręt wspierający koła (20) przez otwory po obu stronach Panelu podstawowego.

• Przesuń jedno Koło (21) na każdy koniec Pręta wspierającego koła (20).

• Zamocuj oba Koła za pomocą Nakrętek (H) od wewnątrz. Dokładnie dokręć.

• Zamontuj Koła obrotowe (19) po przeciwnej stronie Panelu podstawowego używając Śrub (A). Upewnij się, że obracają się swobodnie.

• Przymocuj Wspornik wspierający (22) używając Śrub (A).

Użyte części:

• Panel podstawowy | 17 | 1×

• Pręt wspierający koła | 20 | 1×

• Koła | 21 | 2×

• Koło obrotowe | 19 | 2×

• Śruby M6×12 | A | 10×

• Nakrętki M10 | H | 2×

• Ustaw Panel narożny (lewy)(13) i Panel narożny (prawy)(15) pionowo na Panel podstawowy (17).

• Przymocuj oba panele do podstawy za pomocą Śrub (A).

• Przymocuj Panel (Środkowy)(14) pomiędzy dwoma panelami narożnymi za pomocą Śrub (A).

• Zamocuj Prawa Noga (23) i Lewa noga (24) na drugim końcu panelu podstawowego za pomocą Śrub (A).

• Przymocuj Wspornik ramy wózka (27) pomiędzy nogami wózka za pomocą Śrub (A), upewniając się, że jest wyrównany z boczną strukturą.

Użyte części:

• Panel narożny (lewy) | 13 | 1×

• Panel narożny (prawy) | 15 | 1×

• Panel (Środkowy) | 14 | 1×

• Prawa Noga | 23 | 1×

• Lewa noga | 24 | 1×

• Wspornik ramy wózka | 27 | 1×

• Śruby M6×12 | A | 18×

• Umieść Panel podstawy korpusu BBQ (16) na zmontowanej ramie wózka.

• Wyrównaj otwory panelu z górnymi częściami Paneli lewego, prawego i środkowego (13, 14 i 15) oraz Lewej i Prawej Nogi (23 i 24) po przeciwnej stronie.

• Przymocuj panel do ramy za pomocą Śrub (B).

• Upewnij się, że panel jest skierowany do góry i prawidłowo wyrównany z konstrukcją wózka.

• Dokręć równomiernie wszystkie śruby, aby zapewnić stabilność.

Użyte części:

• Panel podstawy korpusu BBQ | 16 | 1×

• Śruby M6×15 | B | 8×

• Przymocuj Uchwyt kierownicy (12) do Boków uchwytu (11)

• Po złożeniu uchwytu, przymocuj go do przodu wózka za pomocą Śrub (B) i Podkładek (F). Dokładnie dokręć.

• Umieść Stolik boczny (25) na górze wspornika i mocno go zabezpiecz za pomocą Śrub (C).

• Po prawej stronie wózka zamontuj Wspornik stołu bocznego (26).

• Sprawdź, czy Stolik boczny może się płynnie składać i blokować na miejscu ze wspornikiem po podniesieniu.

Użyte części:

• Boki uchwytu | 11 | 2×

• Uchwyt kierownicy | 12 | 1×

• Stolik boczny | 25 | 1×

• Wspornik stołu bocznego | 26 | 1×

• Śruby M6×15 | B | 4×

• Śruby M6×15 | C | 2×

• Podkładka Ø19 | F | 4×

• Ostrożnie opuść Korpus BBQ (31) do okrągłego otworu na Panel podstawy korpusu BBQ (16).

• Wyrównaj otwory montażowe Korpusu BBQ z otworami na Panelu podstawy korpusu BBQ.

• Zamocuj Korpus BBQ za pomocą Śrub (B) i Podkładek (E). Dokręć równomiernie, aby zapewnić stabilność.

• Przymocuj Kosz boczny (18) do lewego perforowanego panelu.

• Upewnij się, że Korpus BBQ jest mocno osadzony i nie chwieje się.

Użyte części:

• Korpus BBQ | 31 | 1×

• Kosz boczny | 18 | 1×

• Śruby M6×15 | B | 3×

• Podkładki Ø16 | E | 3×

• Umieść Wentyl powietrza (30), Pierścień uszczelniający (29) i Zbieracz popiołu (28) pod Korpusem BBQ (31), wyrównując otwory z otworami w podstawie.

• Zabezpiecz wszystkie elementy razem za pomocą Śrub (B), Podkładek Ø16 (E) i Nakrętek M10 (H).

Użyte części:

• Wentyl powietrza | 30 | 1×

• Pierścień uszczelniający | 29 | 1×

• Zbieracz popiołu | 28 | 1×

• Śruby M6×15 | B | 3×

• Podkładki Ø16 | E | 3×

• Nakrętka M10 | H | 3×

• Umieść Pokrywę (3) na płaskiej powierzchni z zewnętrzną stroną skierowaną w dół.

• Przymocuj Uchwyt pokrywy (1) do górnej części pokrywy, używając Podkładek (E) i Nakrętek skrzydełkowych (G).

• Zamontuj Podkładkę pod uchwyt (2) oraz Otwór wentylacyjny (górny otwór)(4) na pokrywie, również używając Podkładek (E) i Nakrętek skrzydełkowych (G).

• Zamocuj Zawias (32) na tylnej stronie pokrywy, używając Śrub (B) i Podkładek (E). Dokładnie dokręć wszystkie połączenia.

Użyte części:

• Uchwyt pokrywy | 1 | 1×

• Podkładka pod uchwyt | 2 | 1×

• Pokrywa | 3 | 1×

• Otwór wentylacyjny (górny otwór) | 4 | 1×

• Zawias | 32 | 1×

• Śruby M6×15 | B | 2×

• Podkładki Ø16 | E | 6×

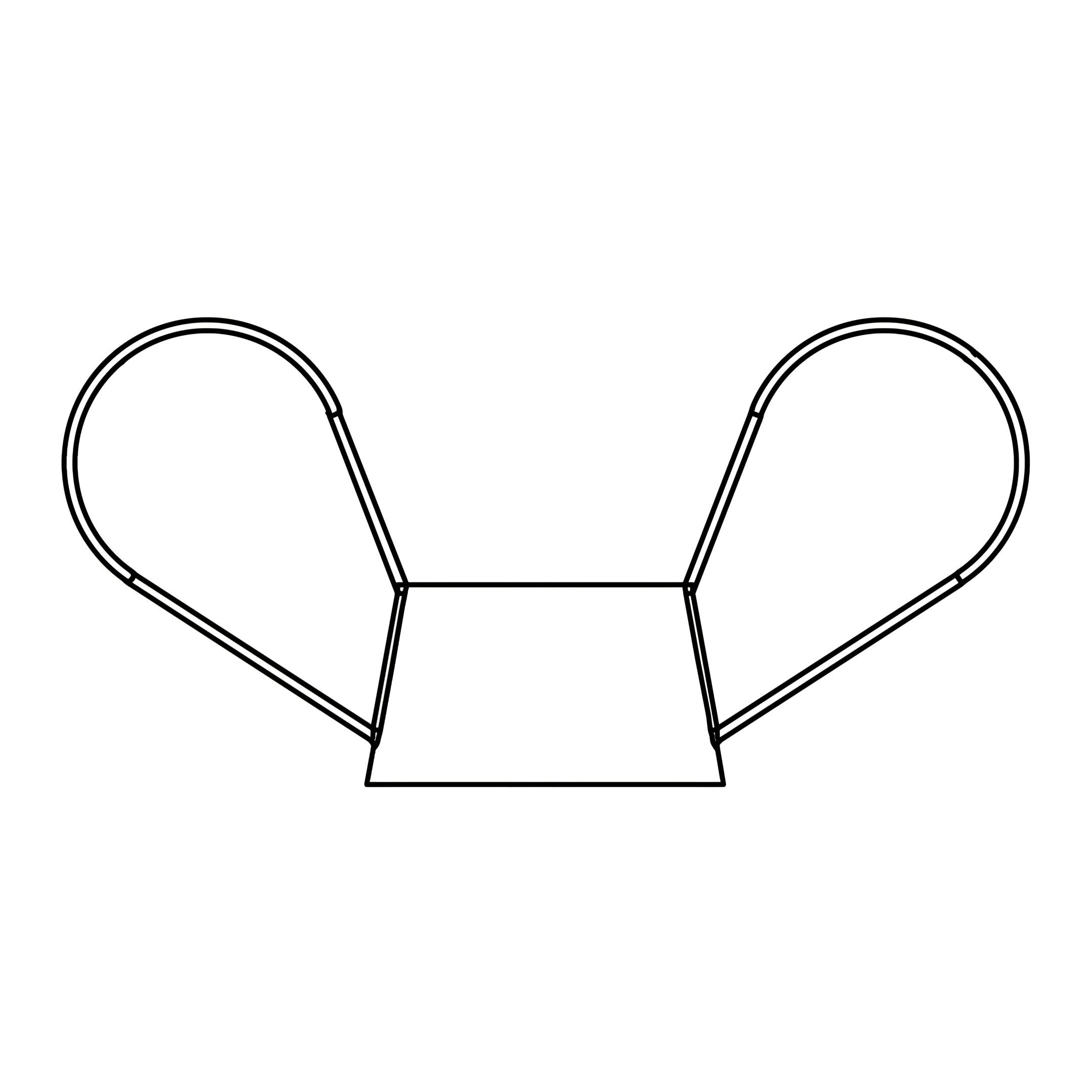

• Nakrętki skrzydełkowe M6 | G | 4×

• Wyrównaj Wsporniki pokrywy (10) na Korpus BBQ (31) i przymocuj za pomocą Śrub (D) i Nakrętek skrzydełkowych (G).

• Zmontuj Pokrywę (3) używając Zawiasu (32) z Śrubami (B) i Podkładkami (E).

• Równomiernie dokręć wszystkie połączenia, aby zapewnić płynne otwieranie i zamykanie pokrywy.

• Sprawdź, czy mechanizm zawiasu pozwala na utrzymanie pokrywy w odpowiednim kącie bez przeszkód.

Użyte części:

• Wsporniki pokrywy | 10 | 2×

• Pokrywa | 3 | 1×

• Korpus BBQ | 31 | 1×

• Śruby M6×15 | B | 2×

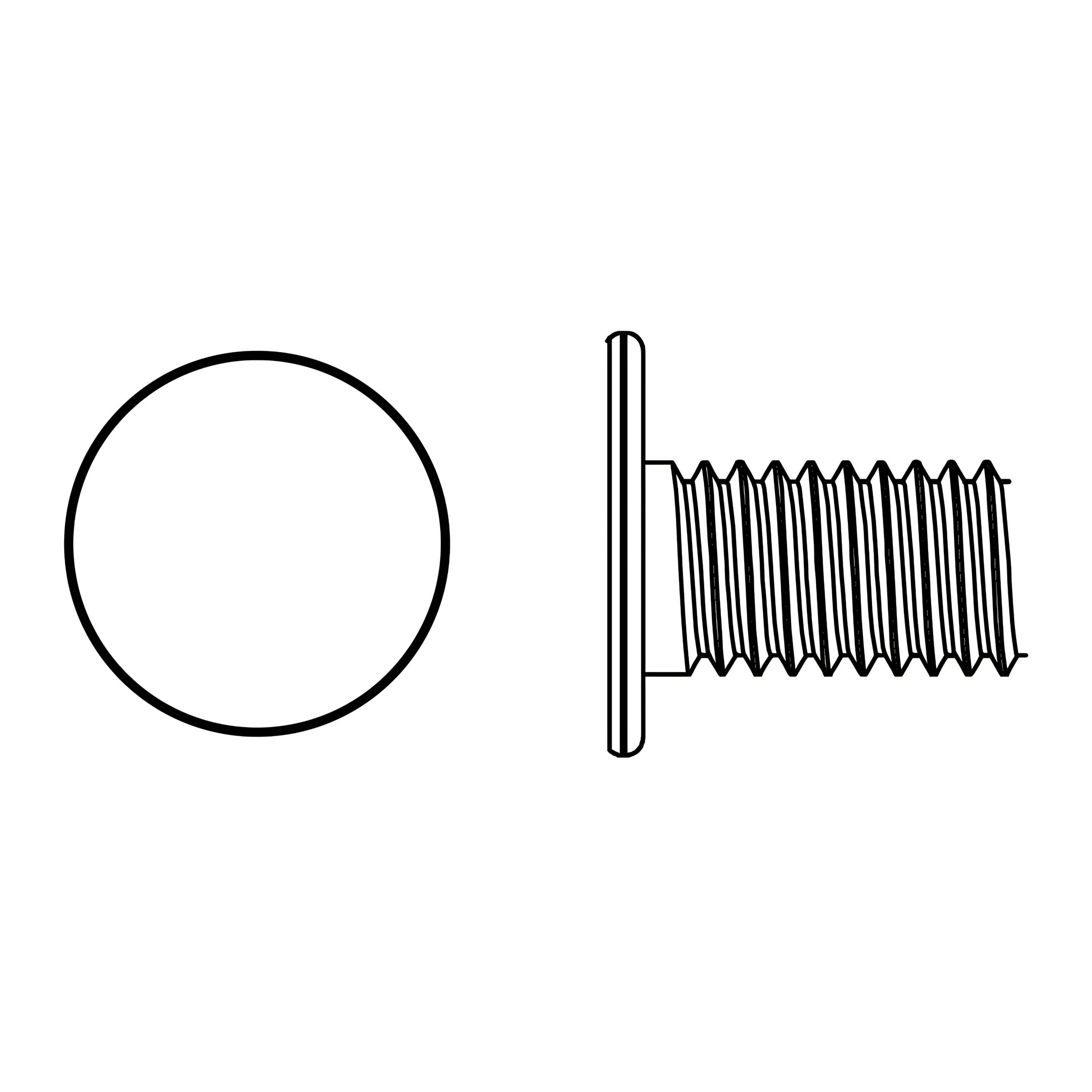

• Śruby M6×15 | D | 4×

• Podkładki Ø16 | E | 2×

• Nakrętki skrzydełkowe M6 | G | 4×

• Umieść Ruszt do grillowania (9) wewnątrz Korpusu BBQ (31).

• Umieść Pręt środkowy (8) również wewnątrz Korpusu BBQ (31), ustawiając go pionowo w centralnym mocowaniu.

• Przesuń Płytę węglową (7) na Pręt środkowy i umieść ją bezpiecznie na wyznaczonym poziomie.

• Umieść Panele osłonowe przed ciepłem (5 i 6) wokół obwodu grilla.

• Upewnij się, że wszystkie wewnętrzne części są prawidłowo osadzone i że pokrywa może się zamknąć płynnie bez przeszkód.

Użyte części:

• Panel osłonowy przed ciepłem (lewy) | 5 | 2×

• Panele osłonowe przed ciepłem (prawy) | 6 | 2×

• Rama wsporcza rusztu do gotowania | 7 | 1×

• Pręt środkowy | 8 | 1×

• Ruszt do grillowania | 9 | 1×
